河沙烘干機視頻簡介
河沙烘干機是處理大量物料的干燥器，河沙烘干機屬轉筒烘干機。因為生產能力大、適用范圍廣、流量阻力小、操作方便，河沙烘干機常用于烘干沙子、河沙、礦渣、煤渣、石英砂等。

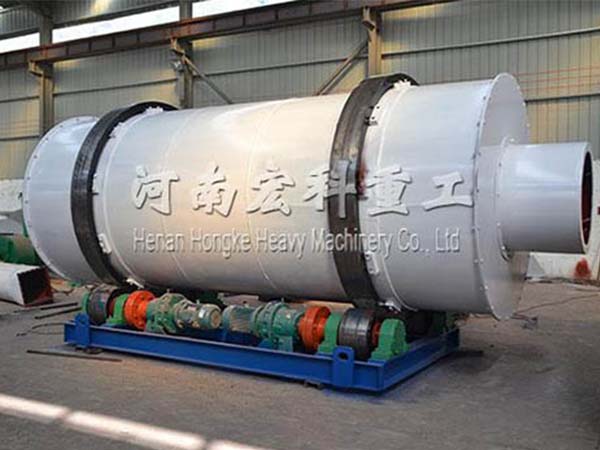

河沙烘干機設備圖片
河沙烘干機工作原理

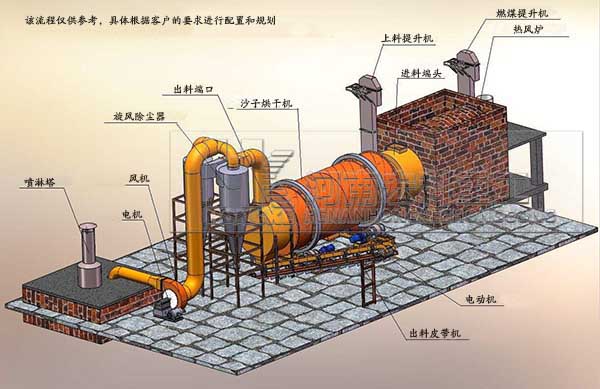

河沙烘干機干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送出。
河沙烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
河沙烘干設備性能特點
1、烘干效果好：物料初水分15%，終水分確保0.5-1%以下，是河沙、黃沙、海沙、石榴沙等散料物料和水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程設備。
2、采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
3、燃料可適用煤、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。
4、耗能低：耗煤是單筒烘干機的1/3，節電40%，噸標煤耗＜9公斤。
5、烘干效率高：比傳統單筒烘干機提高熱效率達40%以上。
6、占地面積小：比單筒烘干機減少占地面積60%左右。土建投資降低60%左右。
河沙烘干機技術參數
| 項目單位 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
| 外筒直徑 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
| 外筒長度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
| 筒體容積 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
| 筒體轉速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| 物料停留時間 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
| 物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
| 物料終水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| 最高進氣溫度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
| 生產能力 (T/H) | 礦渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
| 粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
| 黃沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
| 電動機型號 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
| 電動機功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
| 減速機型號 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
| 減速機速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
| 設備重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
