鋼廠石灰石回轉窯介紹
此視頻為河南宏科重工3x60m,日產200噸石灰生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們在線客服，或者撥打業務電話：0371-67846980.
鋼廠石灰石回轉窯結構先進，低壓損的豎式預熱器能有效提高預熱效果，經預熱后的石灰石入窯分解率可達20-25%，并可直接利用10-15mm細粒級石灰石；可靠的回轉窯兩端組合式鱗片密封。使漏風系數小于10%使用復合型耐火材料，以減少輻射熱損失。

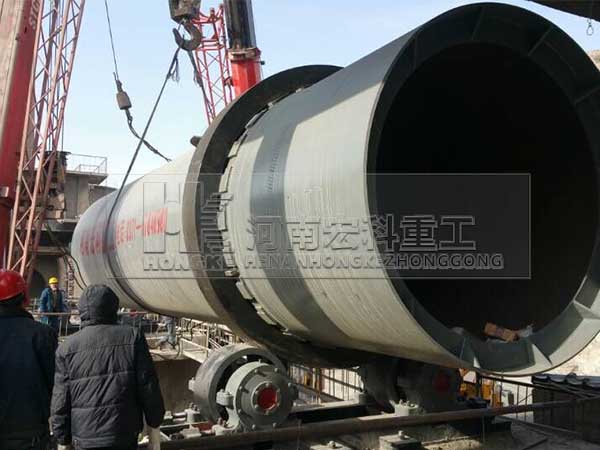

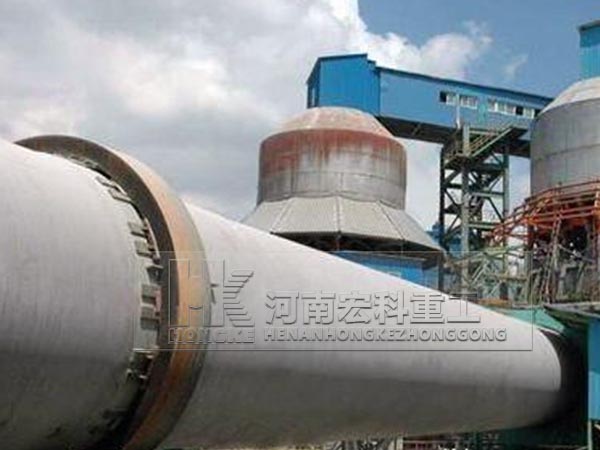

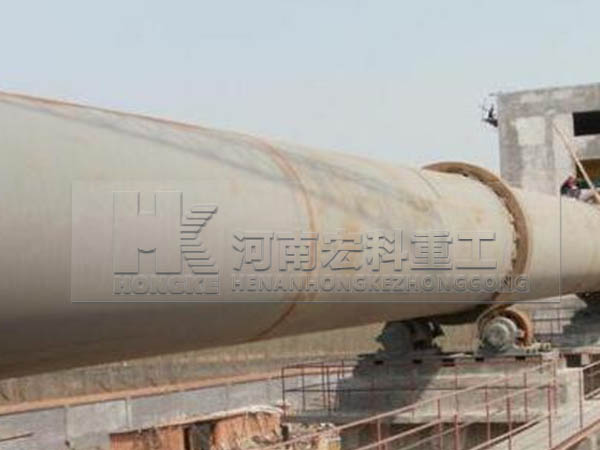

鋼廠石灰石回轉窯圖片

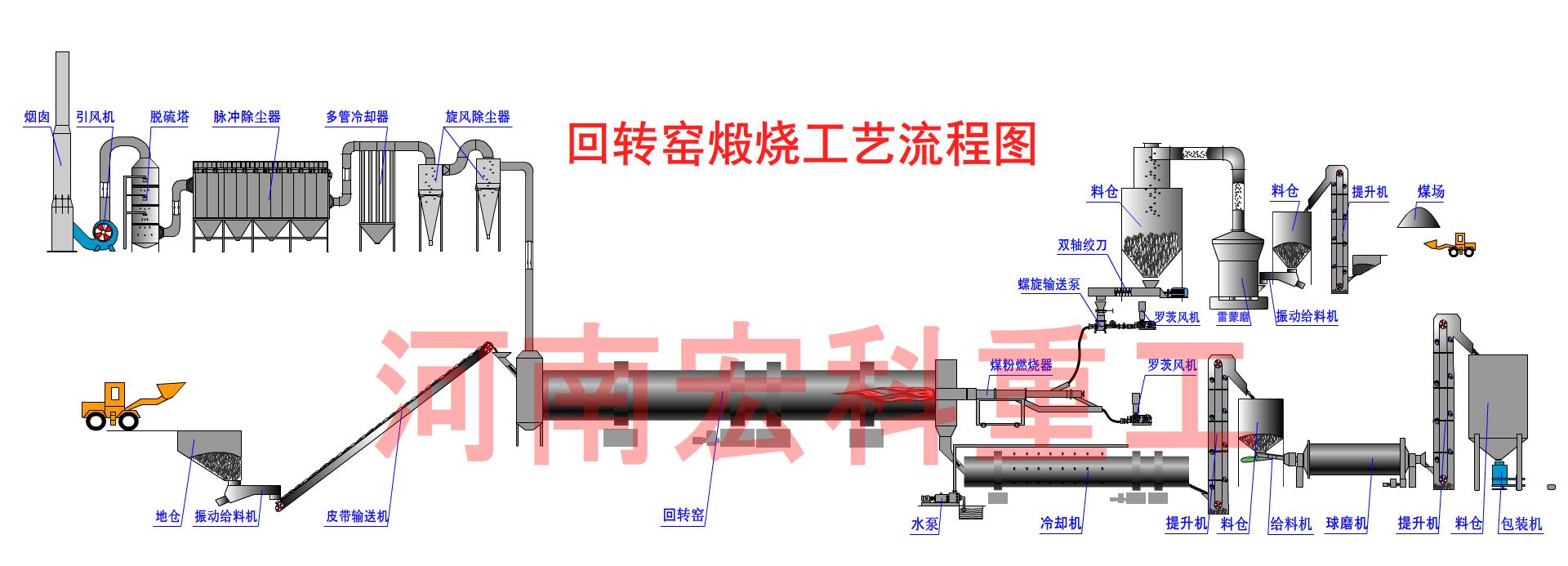

鋼廠石灰石回轉窯工作原理
合格的石灰石存放在貯倉內，由上、下2個料位計控制加料量，然后通過下料管將石灰石均勻分布到預熱器各個室。石灰石在預熱器被1150攝氏度窯煙氣加熱到900攝氏度左右，約有30%分解，經液壓推桿推入鋼廠石灰石回轉窯內，石灰石在鋼廠石灰石回轉窯內經焙燒分解為CaO和CO2。分解后生成石灰進入冷卻器，在冷卻器內被鼓入的冷空氣冷卻到100攝氏度以下排出。經熱交換的600攝氏度熱空氣進入窯與煤氣混合燃料。廢氣再兌入冷風經引風機進入袋式除塵器，再經排風機排入煙囪。排出冷卻器的石灰經振動給料機、鏈斗運輸機、斗式提升機、帶式輸送機送入石灰貯庫。根據用戶需要確定是否進行篩分等工序。
鋼廠石灰石回轉窯性能特點
1.鋼廠石灰石回轉窯燃燒設備選用節能燃燒器，自動控制最佳配風量，減少燃料的不完全燃燒損失。
2.鋼廠石灰石回轉窯耐火磚采用外層輕質保溫，內層耐火耐磨的復合磚，減少回轉窯外表皮散熱。
3.在鋼廠石灰石回轉窯尾部設有一臺豎式預熱器，充分利用回轉窯燃燒產生的高溫煙氣，將預熱器內的物料預熱，使物料在預熱器內發生部分分解，使系統產量提高40%，熱效率提高30%。
4.在鋼廠石灰石回轉窯頭部設有一臺豎式冷卻器，充分利用回轉窯高溫煅白出料所含熱量將二次空氣預熱至600℃，使熱效率得到提高。
5.用豎式冷卻器與窯頭罩一體化設計建設，占地面積小，密封性好，有效避免了熱廢氣無組織排放。
6.鋼廠石灰石回轉窯窯尾環保收塵好，采用旋風收塵器和脈沖袋式收塵器二級除塵，排放濃度低于國家標準。7.自動化水平高，生產系統操作的調節、控制和報警采用PLC在主控室集中控制，現場操作人員少，勞動效率高。
石灰石回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
