風掃煤磨介紹
進料裝置、移動端滑履軸承、回轉部分、出料端主軸承、出料裝置、軸承潤滑裝置、齒輪裝置、傳動裝置（包含慢動）。合格的細粉與熱風的混合物被輸入旋風收塵器內，在此將細粉和熱風分開。風掃煤磨具有運行可靠、連續作業、生產能力大、傳動部件少、維修費用低等優點，是一種可實現高產、高細的高標號水泥的新型粉磨設備。

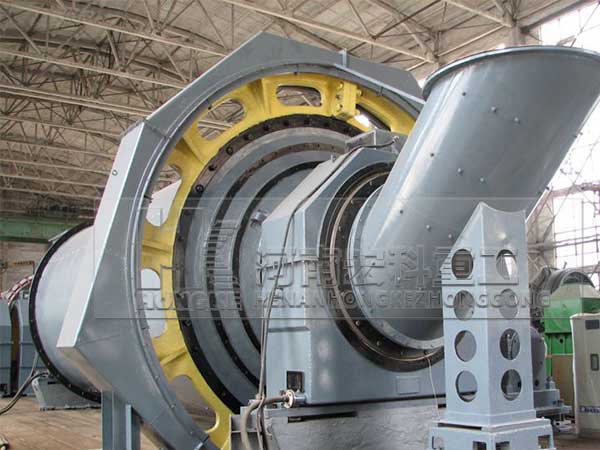

風掃煤磨機圖片

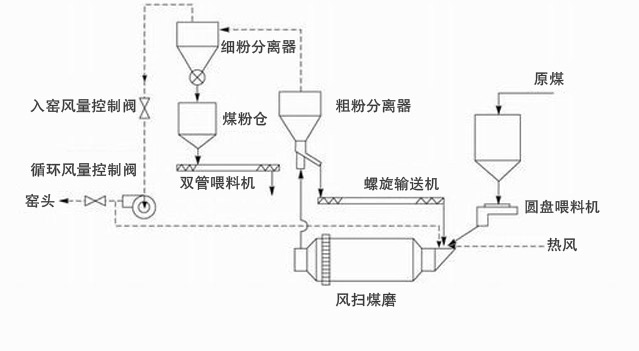

風掃磨煤機工作原理
原煤由喂料設備進入到磨機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，含有水分的原煤在此處就開始進行熱交換；當原煤進入磨機的烘干倉時，由于烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。
風掃磨煤機性能特點
(1) 適用于大量利用廢熱氣流，降低煤耗。
(2) 磨內氣流速度約為3～4m/s，磨尾管道風速約為25～30m/s。
(3) 系統設有煤粉中間儲倉，窯、磨操作可以互不影響。
(4) 烘干與粉磨同時進行，有利于提高粉磨效率。
(5) 本系統進行了兩次不同形式的收集煤粉，提高了磨煤機粉磨產量。
(6) 收塵風機出來的氣流作為一次風入窯，有利于環境衛生和廢熱的利用。
(7) 還可以利用冷卻機的廢熱氣流，降低燃料消耗。
(8) 系統中采用的磨煤機是我公司研發的節能高效產品，臺時產量比老式普通磨煤機
高出25%～40%。
風掃磨煤機機技術參數
| 產品規格 | 生產能力 | 筒體轉速 | 傳動形式 | 電動機 | 減速機 | 重量 | 備注 | ||
|---|---|---|---|---|---|---|---|---|---|
| 型號 | 功率 | 型號 | 速比 | ||||||
| Φ2.2×3 | 5-6 | 22 | 邊緣 | YR355-M-8 | 185 | Zd50 | 5 | 37 | |
| Φ2.2×4.4 | 8-9 | 22 | 邊緣 | YR355-M-6 | 220 | ZDH50 | 6.3 | 46 | |
| Φ2.4×4.75 | 14 | 20.4 | 邊緣 | YR400-8 | 280 | ZD60 | 4.5 | 54 | |
| Φ2.4×4+2 | 10-12 | 20.2 | 邊緣 | YRkk450-8 | 250 | ZDY35580 | 4.5 | 59 | |
| Φ2.4×4.5+2 | 16-17 | 20.4 | 邊緣 | YR4005-M-8 | 280 | JDX-450 | 4.5 | 76 | |
| Φ2.6×4.8+2 | 8-10 | 20 | 邊緣 | YRkk5002-8 | 400 | RZD75 | 4.5 | 91 | |
| Φ2.6×5.25+2.25 | 13-14 | 19.7 | 邊緣 | YRkk500-8 | 400 | ZDY400-4.5-11 | 4.5 | 98 | |
| Φ2.8×5+3 | 8-10 | 18.9 | 邊緣 | JRQ1512-10 | 480 | MCD-70 | 3.55 | 107 | |
| Φ3×9 | 18-20 | 18.3 | 邊緣 | YBKK5560-8 | 630 | MBY560 | 5 | 124 | |
| Φ3.2×9.5 | 28 | 17 | 邊緣 | YR800-8/1180 | 800 | NFM710 | 6.3 | 140 | |
| Φ3.4×5.25+2.8 | 30 | 17.47 | 邊緣 | YRKK-56-6 | 900 | JDX-800 | 7.157 | 169 | 不含主傳動 |
| Φ3.8×7.25+3.5 | 41-43 | 16.7 | 邊緣 | YR630-8 | 1400 | MBY800 | 5.6 | 220 | |
