回轉窯正確安裝大齒圈的方法
回轉窯正確安裝大齒圈的方法
時間：2024-03-07 16:05:15 來源： 瀏覽次數：1067

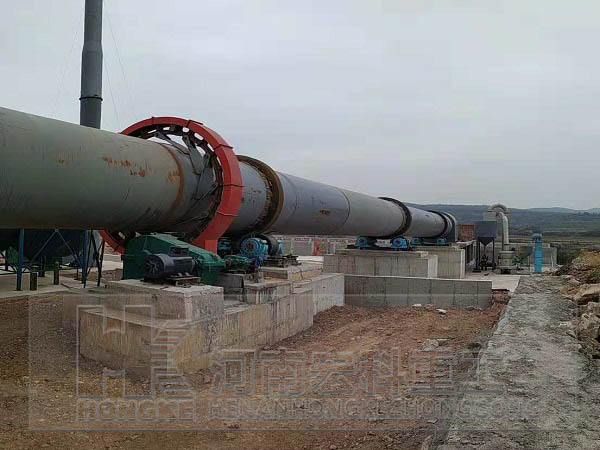

回轉窯是對各種物料進行煅燒加工的常見設備，它的大齒圈直徑和重量都很大，一般做成兩半或四塊拼接成，本文主要講回轉窯按兩半拼接的方法：
1、將半齒圈接合面清洗干凈，將筒體上安裝齒圈連桿位置與縱焊縫錯開 。

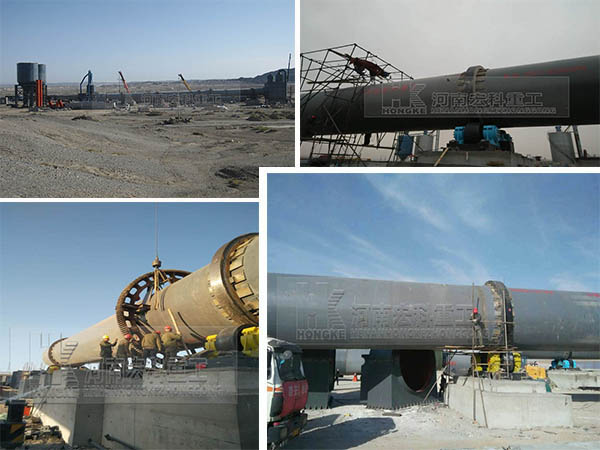

2、在筒體上齒圈中心線一周十等分處裝上十個安裝工具，點焊固定在簡體上，如圖1所示。然后吊裝齒圈，將兩半齒圈按圖紙要求牢固連接，接口間用定位軸及熱裝螺栓連接成整體，對接口用塞尺檢查其間隙。
3、用安裝工具上的徑向和軸向調整螺栓固定并調整齒圈，檢查齒圈與基準齒圈(靠窯尾 端)的橫向中心線的距離，調整使其偏差不大于±1.5mm，并使齒圈外圈各處到簡體距離基本相等，大齒圈中心應與筒體中心重合。
4、轉動簡體，檢查齒圈的徑向跳動和端面跳動，調整后，徑向跳動不大于1.5mm，端面跳動不大于1mm。
5、將其調整合適后，用齒輪連桿固定于窯體上。預裝12個連桿中的8個，將其相應連接座與筒體點焊。
6、松開安裝工具上的徑向和軸向調整螺栓，再檢查齒圈的徑向和端面跳動是否符合上述要求，若不符合 則應重新調整至符合要求為止。
